板鏈斗式提升機簡介

      板鏈斗式提升機也叫板鏈?zhǔn)蕉肥教嵘龣C，采用流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。該機采用全封式機殼鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。且生產能高，能耗較低，可逐步代替其他類型提升機。

      板鏈斗式提升機是由國外引進先進技術研制的新產品，主要技術參數符合機械部標準(JB3926-85)。采用自流式裝料,重力式卸料.鏈條是優質合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器。NE系列板鏈?zhǔn)蕉诽嵘龣C共有11種型號:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

板鏈斗式提升機主要特點:

1.密封性好，環金污染少。

2.操作、維修方便、易損件少。

3.使用成本低，由于節能和維修少，使用成本極低。

4.運行可靠，先進的設計原理，保證整機運行的可靠性，密封性好。環境污染少。

5.結構港型號，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。

6.機械尺寸小，與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。

7.輸送能力大，該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m3/h。

8.操作方便，維修少，易損件少。輸送鏈為套筒滾子鏈，誘導式重力卸料，用于各種粉狀、塊狀物粒的垂直提升。

板鏈提升機型號參數

板鏈斗式提升機技術參數表:

NE系列

型號	輸送能力 （米3/時）	斗速 （米/秒）	主軸轉速 （轉/分）	物料粒度 （毫米）	料斗
					容積（升）	斗寬（毫米）	斗距（毫米）
NE15	15	0.5	15.54	<40	2.5	250	203
NE30	32		16.45	<50	7.8	300	305
NE50	60		16.45	<50	15.7	300	305
NE100	110		14.13	<70	35	400	400
NE150	170		14.13	<70	52.2	600	400
NE200	210		10.9	<100	84.6	600	500
NE300	320		10.9	<100	127.5	600	500
NE400	380		8.3	<120	182.5	700	600
NE500	470		7.1	<120	260.9	700	700
NE600	600		7.1	<120	33.2	700	700
NE800	800		6.2	<140	501.8	800	800

NSE系列

型號	*大提升量m3/h	料斗容積L	運行部件重kg/m	*大鏈速m/min	物料*大塊度
					占百分比%
					10	25	50	75	100
NSE100 NSE100/D	171.2 148.6	72.5 62.9	106.0 116.0	65.6	35	30	20	15	10
NSE200 NSE200/D	228.3 198.1	96.8 83.8	113.6 125.0	65.6	35	30	20	15	10
NSE300 NSE300/D	285.4 247.6	120.8 104.8	121.3 134.0	65.6	35	30	20	15	10
NSE400 NSE400/D	364.0 317.1	235.6 203.0	208.9 217.3	66.26	50	40	30	25	20
NSE500 NSE500/D	486.4 423.8	188.2 162.2	223.6 234.1	66.26	50	40	30	25	20
NSE600 NSE600/D	608.8 530.5	140.8 121.4	238.2 250.9	66.26	50	40	30	25	20

板鏈提升機結構圖紙

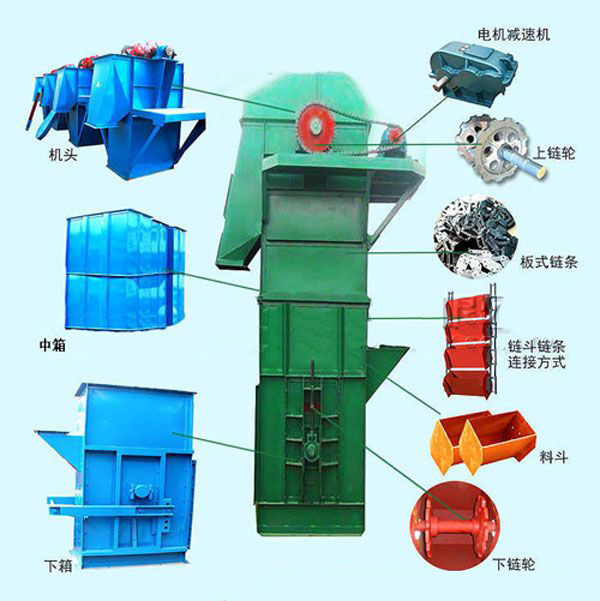

NE型板鏈?zhǔn)蕉肥教嵘龣C由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
運行部件---由料斗和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。
驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。
上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。
中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。
下部裝置---安裝有自動張緊裝置。

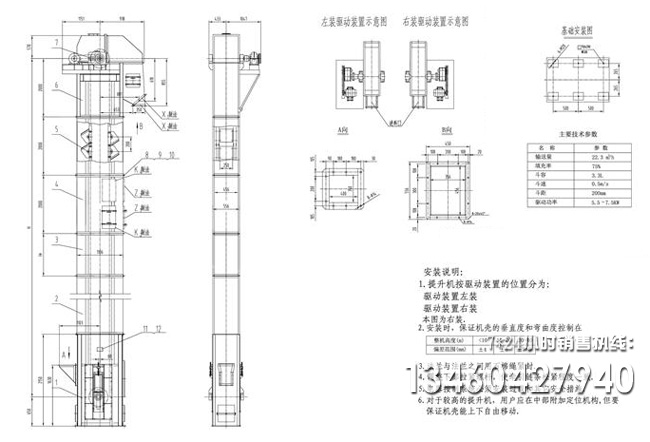

板鏈斗式提升機結構圖紙

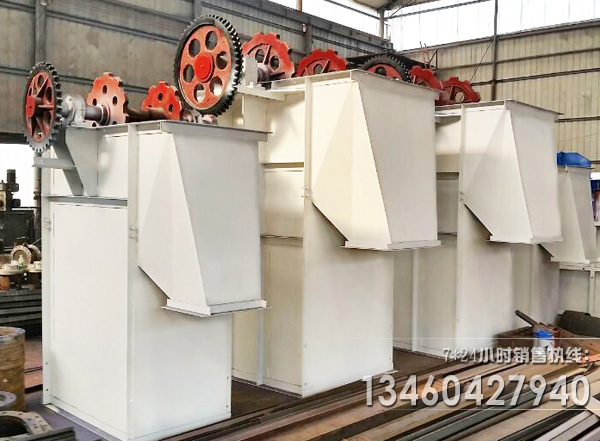

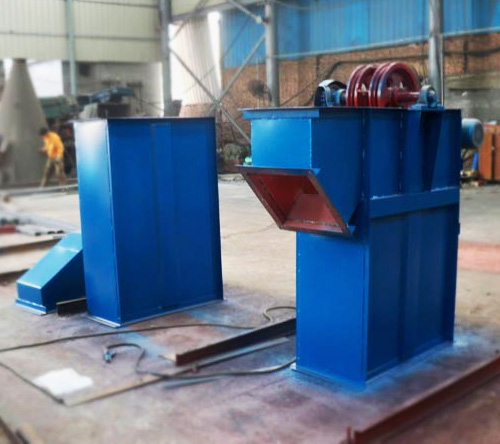

板鏈斗式提升機圖片

單鏈條板鏈斗式提升機圖片

雙鏈條板鏈斗式提升機圖片

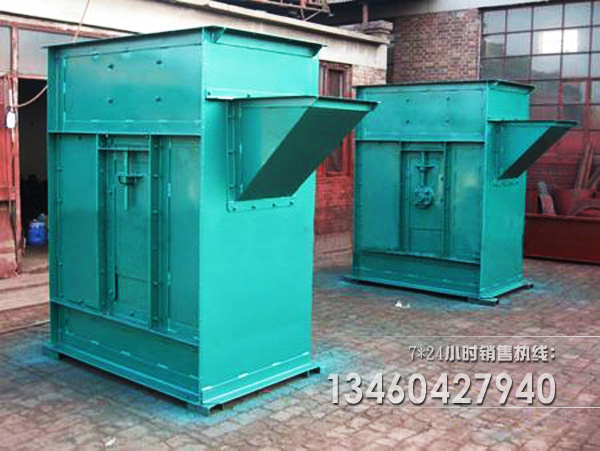

板鏈?zhǔn)蕉肥教嵘龣C機尾圖片

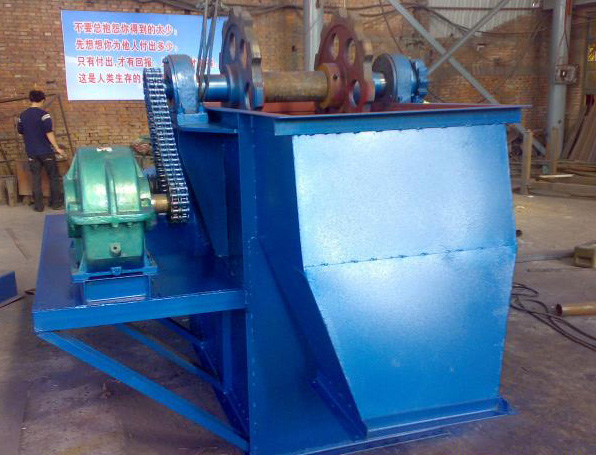

雙板鏈斗式提升機機頭展示

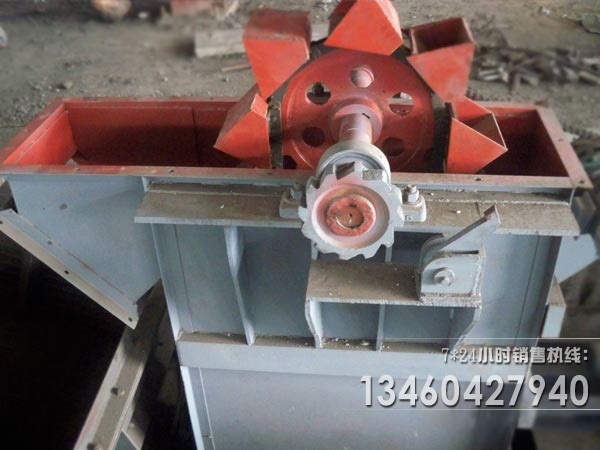

單板鏈斗式提升機機頭展示

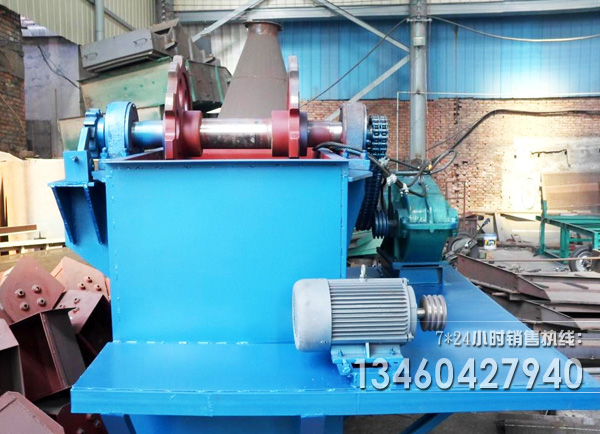

板鏈?zhǔn)蕉肥教嵘龣C動力部分展示

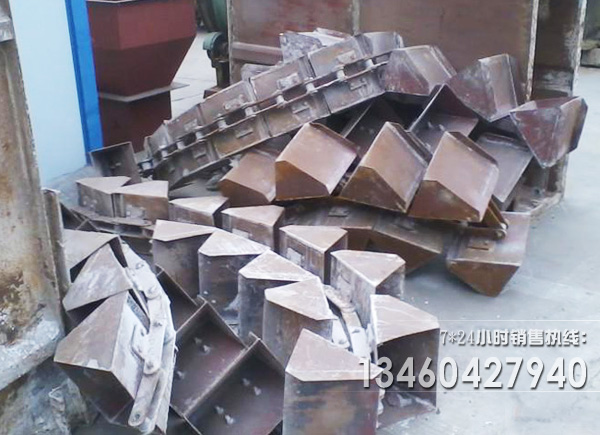

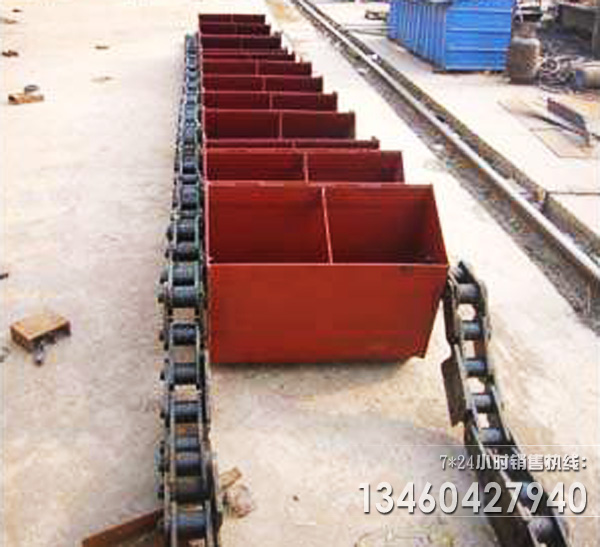

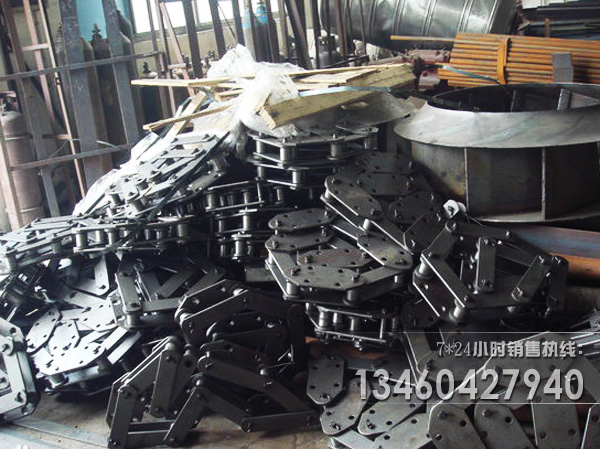

板鏈斗式提升機板鏈展示

板鏈斗式提升機圖片

使用廠家必備知識

板鏈斗式提升機選型參數表:

型號	提升量 平方米/小時	物料最大塊度
		占百分比 %
		10	25	50	75	100
NE15	15	65	50	40	30	25
NE30	32	60	75	58	47	40
NE50	60	90	75	58	47	40
NE100	110	130	105	80	65	55
NE150	170	130	105	80	65	55
NE200	210	170	135	100	85	70
NE300	320	170	135	100	85	70
NE400	380	205	165	125	105	90
NE500	470	240	190	145	120	100
NE600	600	240	190	145	120	100
NE800	800	275	220	165	135	110

板鏈斗式提升機維護事項
1、 斗式提升機應空負荷開車。所以每次停機前應排盡所有料斗內的物料，然后再停車。
2、 不能倒轉。倒轉即可能發生鏈條脫軌現象，排除脫軌故障很麻煩。
3、 均勻喂料。禁止突然增大喂料量。喂料量不能超過提升機的輸送能力。否則容易造成底部的物料堆積嚴重時發生“悶車”事故。
4、 及時適量補充潤滑油。
5、 鏈條和料斗嚴重磨損或損壞時應及時更換。
板鏈斗式提升機安全規程
1、提升機由指定人員進行維護和管理，電源開關箱的鑰匙由指定人員管理。
2、提升機必須有卷揚限制器和行程限位器，限制器應使滑輪在提升到距離卷筒或滑輪300mm以前時能自動停止。
3、 提升機應有最大負荷標志，在提升、降落時重量不許超負荷（1T）。
4、 送電后，檢查卷揚限制器、行程限位器、聯鎖開關等安全裝置，動作靈敏可靠，并進行試吊。
5、 起吊、降落前，鳴鈴示警后，方可開車。
6、 提升機決對不允許載人上、下。
7、工作完后，提升機吊盤應落地，然后切斷電源，關好上下護欄門。
8、 經常保持提升機周圍環境衛生
